Coagulación
Descripción del instrumento
(1) Teclado
Teclas numéricas y de función para un control fácil del instrumento, así como configuración rápida de todas las pruebas individuales.
(2) Pantalla gráfica
Matriz de puntos de 128 x 128
Retroiluminación azul
(3) Cajón de residuos de cubetas
Cajón extraíble para la retirada rápida de cubetas usadas
(4) Torre de cubetas
Para carga de 45 cubetas: suficiente para 270 pruebas, carga continua posible
(5) Impresora (parte trasera)
Impresora térmica para impresión rápida de resultados, análisis del sistema, configuraciones de pruebas, etc.
(6) Manejo de líquidos
Sistema robótico de alta velocidad x-y-z con sonda especial de perforación de tapones y sensor de nivel.
(7) Bomba/jeringa
Volumen máximo: 2.500 µl
Volumen mínimo: 3 µL
Jeringa de larga duración
Fácil de reemplazar y mantener
(8) Depósito de enjuague (parte trasera)
Contiene 1,25 litros de solución de enjuague de alta calidad para limpiar la sonda después de cada ciclo de pipeteo. (1 depósito ≈ 1.500 TP)
(9) Bloque de reactivos
21 posiciones calentadas
12 posiciones refrigeradas
Reactivos con código de barras (Prueba, Lote, Caducidad)
(10) Bloque del sistema
5 posiciones calentadas a 37 °C para tampones, solución de limpieza y posición de lavado de la sonda, interior y exterior. Posición STAT separada para emergencias inmediatas.
(11) Gradillas de muestras
3 gradillas con 15 posiciones cada una, compatibles con los tubos primarios más comunes. Cada posición tiene código de barras individual para identificación positiva de la muestra.
(12) Código de barras
Escáner láser de código de barras para identificación rápida y precisa de todos los códigos de barras comunes.
(13) Cajón de residuos líquidos
Contiene recipiente para la recogida de residuos líquidos.
Volumen máximo: 1,25 litros.
Gestión ampliada de residuos:
Instalación de caja grande para cubetas usadas y contenedor externo o de gran tamaño para residuos líquidos.
Especificaciones técnicas
Dimensiones: 65 x 102 x 63 cm
Peso: 55 kg
Alimentación: 90–240 Vca / 50–60 Hz
Condiciones ambientales: 18 °C – 24 °C, humedad relativa máx. 60%, sin luz solar directa
Características principales
Medición
Coagulométrico, cromogénico, inmunológico
Volumen de prueba reducido a la cuarta parte (75 µL)
280 pruebas/h, 80 perfiles (TP, TTPa + FIB)
Análisis de onda bifásica
Pruebas de perfil en modo por lotes o acceso aleatorio
Preconfigurado para 9 perfiles diferentes
Determinación simple o doble
Pruebas de reflejo automáticas
Muestra
3 x 15 tubos primarios
Identificación positiva de muestra (ID y posición en gradilla) con código de barras
Perforación de tapones para BD Vacutainer® o Sarstedt Monovette®
Microtubos tipo Eppendorf® 2 mL para muestras pediátricas
Posición STAT de emergencia
Carga continua de muestras en modo de acceso aleatorio
Sistema
6 canales ópticos a 405 nm con detección automática de luz y eliminación de luz extraña para reducir interferencias como bilirrubina o luz solar
Sistema de pipeteo XYZ de alta precisión con sensor de nivel de líquido
Aguja de perforación de tapones flexible y de larga duración
Lector láser de código de barras integrado para muestras y reactivos
Interfaz bidireccional para conexión a SIL por PC
Carrito opcional para ampliar la gestión de residuos
Impresora térmica gráfica integrada
34 posiciones calentadas y refrigeradas para reactivos, controles y tampones
Cajones integrados para consumibles
Configuración del sistema como "ABIERTO" o "CERRADO"
Control de calidad
Posiciones a bordo para hasta 3 plasmas de control
Marcado automático de resultados erróneos
Informe con un solo clic con gráfico de Levey-Jennings y análisis de Westgard
Análisis de control de calidad específico por número de lote (control + reactivo)
Software
Interfaz gráfica de usuario TECO familiar e intuitiva
Diálogo multilingüe (inglés, alemán, español, italiano, chino, griego, ruso…)
Protocolos de prueba libremente programables para modificar o adaptar nuevas pruebas
Cálculo de % de actividad, INR, ratio, g/L, mg/dL y más
La curva de calibración puede identificarse con hasta 6 puntos por prueba
Funciones especiales
Diluciones automáticas de plasma hasta 1:100
Rutinas automáticas de calibración de pruebas
Omisión automática de prueba si se agota el reactivo
Base de datos para el historial de 1 millón de pacientes
Gestión de calibración de pruebas para cada lote de reactivo
Cada resultado puede trazarse hasta el lote de reactivo y los datos de calibración
Seguimiento de pacientes durante períodos prolongados
Monitorización de curvas de reacción
Economía
Volumen de prueba reducido a la cuarta parte: hasta un 75 % de ahorro en costes
Volumen muerto del reactivo inferior a 200 µL
Consumo muy económico de solución de enjuague y limpieza
Todos los parámetros críticos del sistema son monitorizados, lo que hace que el instrumento requiera prácticamente ningún servicio técnico
Pruebas disponibles
Globales: TP, TTPa, Tiempo de trombina, Fibrinógeno (Clauss y derivado de TP), Heparina
Factores: II, V, VII, VIII, IX, X, XI, XII
Trombofilia: Proteína C, Proteína S y Proteína S libre, Factor V Leiden (RPC-A), Antitrombina, Dímero-D y PDF, Pantalla AL (DRVVT), Confirmación AL (DRVVT), Plasminógeno
Unidades calculadas: % de actividad, ratio, ratio polaco, INR (sistema ISI o curva de calibración INR), g/L, mg/dL, ng/L, ng/mL, µg/L, UI/mL
Opciones disponibles
Gestión ampliada de residuos
Cubierta de protección completa
TECAM PROLIS – necesario para interfaz ASTM bidireccional con SIL
Contenido del paquete de entrega
1 Coatron A6
1 CD TECAM PRO + licencia
1 Cable de alimentación
100 Cubetas, 6 pos/c.u.
10 Contenedores de reactivo Ø 22,5
10 Tubos de reactivo Ø 13
10 Tubos de plasma Ø 13
4 Agitadores magnéticos
1 Solución Clean-A, 1,25 L
1 Solución Clean-B, 500 mL
1 Rollo de papel térmico
1 Contenedor de residuos
2 Adaptadores de reactivo Ø 30,0
2 Adaptadores de reactivo Ø 24,5
2 Adaptadores de reactivo Ø 22,5
1 Manual de operación
1 Cable de descarga
1 Destornillador pequeño
1 Llave plana, tamaño 8
Aquí está la traducción al español del documento del Coatron® A4:
Coatron® A4
Analizador de hemostasia totalmente automatizado
Fabricado en Alemania — REF: 80 900 00
Descripción del instrumento
(1) Teclado
Teclas numéricas y de función para un control fácil del instrumento, así como configuración rápida de todas las pruebas individuales.
(2) Pantalla gráfica
Matriz de puntos de 128 x 128
Retroiluminación azul
(3) Cajón de residuos de cubetas
Cajón extraíble para la retirada rápida de cubetas usadas
(4) Torre de cubetas
Para carga de 45 cubetas: suficiente para 180 pruebas, carga continua posible
(5) Impresora (parte trasera)
Impresora térmica para impresión rápida de resultados, análisis del sistema, configuraciones de pruebas, etc.
(6) Manejo de líquidos
Sistema robótico x-y-z con sonda especial de perforación de tapones y sensor de nivel.
Función de omisión automática para viales de reactivo vacíos.
Solución de limpieza especial y programa de software para evitar contaminación cruzada de muestra a muestra, de muestra a reactivo y de reactivo a reactivo.
(7) Bomba/jeringa
Volumen máximo: 1.000 µl
Volumen mínimo: 3 µL
Jeringa de larga duración
Fácil de reemplazar y mantener
(8) Depósito de enjuague (parte trasera)
Contiene 1,25 litros de solución de enjuague de alta calidad para limpiar la sonda después de cada ciclo de pipeteo.
(9) Bloque de reactivos
4 posiciones calentadas a 37 °C
2 posiciones a temperatura ambiente
6 posiciones refrigeradas
3 posiciones de precalentamiento
(10) Bloque del sistema
5 posiciones calentadas a 37 °C para tampones, solución de limpieza y posición de lavado de la sonda, interior y exterior.
Posición STAT separada para emergencias inmediatas.
(11) Gradillas de muestras
2 gradillas con 12 posiciones cada una, compatibles con los tubos primarios más comunes.
Cada posición tiene código de barras individual para identificación positiva de la muestra.
(12) Código de barras
Escáner láser de código de barras para identificación rápida y precisa de todos los códigos de barras comunes.
(13) Cajón de residuos líquidos
Contiene recipiente para la recogida de residuos líquidos.
Volumen máximo: 1,25 litros.
(14) Carrito (Opción)
Para uso móvil y gestión ampliada de residuos (caja grande para cubetas usadas y contenedor grande para residuos líquidos).
Plataforma elevable para preparación de muestras (mayor área de trabajo).
Plataforma móvil para fácil sustitución de caja y contenedor.
Cajón adicional para accesorios y piezas de repuesto.
Características principales
Sistema
Luz ultravioleta (400 nm). Principio de medición fotométrica con óptica de 4 canales de alta resolución; la amplificación de medición se adapta automáticamente a los métodos utilizados. La energía de luz extraña y dispersa es absorbida.
Sistema de pipeteo XYZ de alta precisión con sensor de nivel de líquido
Aguja de perforación de tapones flexible y de larga duración para tubos primarios como BD Vacutainer® o Sarstedt Monovette®
Lector de código de barras ID integrado
Interfaz bidireccional para conexión a SIL por PC
Carrito opcional para ampliar la gestión de residuos
Impresora térmica gráfica integrada
Posiciones calentadas y refrigeradas para reactivos
Cajones integrados para consumibles
Software
Algoritmo de detección aprobado y de alta precisión basado en densidad óptica. El tiempo de coagulación se define en el punto de inflexión de la reacción.
Interfaz gráfica de usuario TECO familiar e intuitiva con sensación de "conectar y usar"
Diálogo multilingüe (inglés, alemán y otros)
Planificador de acceso aleatorio. Los perfiles pueden ejecutarse en modo por lotes o selectivo.
Identificación positiva de muestra (ID y posición en gradilla), manual o con escáner de código de barras
Procesamiento rápido y sencillo de muestras STAT
Protocolos de prueba libremente programables para modificar o adaptar nuevas pruebas
Cálculo de % de actividad, INR, ratio, g/L, mg/dL y más
La curva de calibración puede identificarse con hasta 6 puntos por prueba. Los resultados pueden calcularse con análisis de regresión lineal o interpolación lineal.
Determinaciones simples o dobles
Actualización sencilla del firmware
Funciones especiales
Diluciones automáticas de plasma hasta 1:100
Ciclos de limpieza automáticos
Rutinas automáticas de calibración de pruebas
Control de calidad automático
Impresión automática o manual
Omisión automática de prueba si se agota el reactivo
Control de calidad según reglas de Westgard *
Trazabilidad de resultados *
Seguimiento de pacientes durante períodos prolongados *
Monitorización de curvas de reacción *
* solo con el software TECAM PRO
Economía
Procedimientos de medio volumen con un 50 % de ahorro en costes
Volumen muerto del reactivo inferior a 300 µL
Consumo muy económico de solución de enjuague y limpieza
Cubetas sin barras de mezcla, etc.
Todos los parámetros críticos del sistema son monitorizados, lo que hace que el instrumento requiera prácticamente ningún servicio técnico.
Pruebas disponibles
Globales: TP, TTPa, TT, Fibrinógeno Clauss, Fibrinógeno derivado
Factores: II, V, VII, VIII, IX, X, XI, XII
Trombofilia: Proteína C, Proteína S, Pantalla AL (DRVVT), Confirmación AL (DRVVT), Resistencia a la Proteína C activada, Heparina, Antitrombina, Dímero-D
Unidades calculadas: %, R, INR, mg/dl, µg/L
Especificaciones técnicas
Dimensiones: 85 x 60 x 70 cm
Peso: 50 kg
Alimentación: 90–240 Vca / 50–60 Hz
Condiciones ambientales: 18 °C – 30 °C, HR 20–80%, sin luz solar directa
Opciones disponibles
Carrito (para gestión ampliada de residuos)
Cubierta de protección completa
TECAM PRO – Software de investigación, control de calidad y gestión de pacientes
TECAM PRO LIS – Software de investigación, control de calidad y gestión de pacientes con módulo SIL
Contenido del paquete de entrega
1 Coatron A4
1 Cable de alimentación
100 Cubetas, 4 pos/c.u.
10 Contenedores de reactivo Ø 22,5
10 Tubos de reactivo Ø 13
10 Tubos de plasma Ø 16
4 Agitadores magnéticos
1 Solución de enjuague, 1,25 L
1 Solución de limpieza, 50 mL
1 Rollo de papel térmico
1 Contenedor de residuos
1 Adaptador de reactivo Ø 22,5
2 Adaptadores de plasma Ø 16
1 Manual de operación
1 Declaración de conformidad CE
1 CD de servicio
1 Cable de descarga
1 Destornillador pequeño
1 Llave plana, tamaño 8
Software TECAM PROLIS
Para Microsoft Windows™ XP/Vista — Software para el analizador TECO Coatron A4
Nuevas funciones para Coatron A4
Operación intuitiva con un solo clic
Base de datos para hasta 1 millón de resultados
Gestión de listas de trabajo
Interfaz ASTM bidireccional para SGIL
Multilingüe (incluye chino y ruso)
Visualización de curvas de reacción
Motor potente de filtros e informes de pacientes
Control de calidad con gráficos de Levey-Jennings y reglas de Westgard
TECAM PROLIS es una herramienta perfecta y fácil de usar que combina la gestión de datos de laboratorio, el control de calidad y la investigación en uno solo. La gestión de listas de trabajo permite definir pedidos de forma mucho más rápida y flexible que en el propio instrumento. Las potentes funciones de filtrado ayudan a crear cualquier informe. Los gráficos de Levey-Jennings y el análisis de Westgard se utilizan para el monitoreo del control de calidad. Se incluye una interfaz ASTM que permite la conexión a través de red LAN con el sistema de información del laboratorio.
Interfaz del instrumento
Protocolo: RS232 en serie, 115.000 baudios, 8,1,N
Bidireccional para resultados, incluyendo curva de reacción y pedidos.
Interfaz ASTM
Protocolo: ASTM E1381-94; E1394-97
Comunicación: TCP/IP (red, LAN)
Bidireccional para resultados, incluyendo curva de reacción y pedidos.
Funciones principales del software
Manejo intuitivo: Principio de un solo clic para recopilación de datos, filtrado, informes o control de calidad.
Multilingüe: Inglés, español, italiano, portugués, ruso, griego, chino y otros idiomas posibles.
Base de datos: Gestión de más de 1 millón de resultados e información de pacientes. Campos de datos: fecha, paciente (ID, nombre, sexo, nacimiento, cama, sala), prueba, resultados (s, %, INR), curva de reacción, indicadores, error, comentario, lote de reactivo, memo del paciente, N.° de serie del analizador, rangos (CC + normal). Funciones: crear, cambiar, realizar copia de seguridad, comprimir, importar, exportar, reemplazar o rellenar datos. Trazabilidad completa con un clic. Revisión por fecha, ID de paciente, prueba y control de calidad con un clic.
Informes: Generación de informes con un clic. Uso de multifiltros o preajustes para generar informes específicos.
Gestión de listas de trabajo: Crear, cargar, guardar, repetir, recibir y enviar. Identificación positiva del paciente por validación de código de barras. Compatible con escáner de código de barras USB. Hasta 3 perfiles diferentes. Máximo 8 pruebas por perfil. Preajuste para hasta 6 muestras de control de calidad diferentes.
Filtro múltiple flexible: Combinación de cualquier campo de datos (p. ej.: ID=1234 + Fecha=hoy + Prueba=FIB + Resultado<200 mg/gL + Lote de reactivo=1234 + etc.). Preajustes de filtro: hoy; últimos 7, 15, 30, 180, 360 días; mañana, tarde; solo control de calidad, etc.
Análisis estadístico: Para control de calidad o pacientes. Filtrar cualquier dato y visualizarlos con diagrama de Levey-Jennings con un solo clic. Analizar con reglas multirregla de Westgard.
Investigación: Análisis de curvas, transmisión Tecmoni, exportación de datos, cuadrículas, gráficos y curvas a PDF, XLS, TXT o HTML.
Transmisión Tecmoni: Permite visualizar todos los canales ópticos en tiempo real. Ideal para análisis avanzado de curvas y utilizado en muchos laboratorios de investigación.
Seguridad: El operador puede iniciar sesión como administrador o usuario para controlar y gestionar la base de datos con diferentes niveles de acceso.
Actualización en línea.
Requisitos mínimos del sistema recomendados: Microsoft XP, CPU 1,5 GHz, 1 GB RAM, resolución gráfica 1280x1024
Instrumentos compatibles: Coatron A4 y derivados

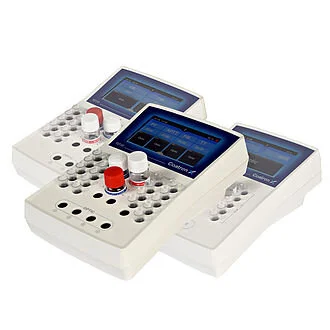

Una nueva era en los analizadores de coagulación manual y semiautomático
La línea de instrumentos Coatron X es una continuación consecuente en el desarrollo de la línea de productos Coatron. Más de 25 años de experiencia e innovación son la referencia de nuestra nueva línea de instrumentación Coatron X. El principio de detección único, combinado con el algoritmo analítico de alto nivel, calcula resultados exactos, precisos y reproducibles. Fácil de operar — diálogo de usuario autoexplicativo — fiable.
Mayor resolución óptica, rango óptico ampliado, volumen mínimo de muestra y reactivo
0,1 mDO, 0 – 3.800 mDO, con tan solo 75 µL de volumen de muestra y reactivo.
Análisis óptico completo
No se requieren piezas adicionales, como bolas, agitadores, etc.
Adaptación del nivel de luz
Ajuste automático del nivel de luz de los canales ópticos a cada muestra.
Eliminación de perturbaciones
Reducción de luz dispersa, control exacto de temperatura, todos los parámetros están preestablecidos.
Preparado para la rutina diaria y los requisitos futuros
Un instrumento — múltiples posibilidades
La familia Coatron X está preparada para trabajar con uno, dos o cuatro canales. La estructura y funcionalidad están diseñadas específicamente para cada versión del instrumento y sus requisitos. La operación con el diálogo de usuario intuitivo y el manejo de los resultados de detección son sencillos y eficaces. La posibilidad de conectar el instrumento a la TECO Cloud ofrece nuevas perspectivas para la verificación y gestión del instrumento, los reactivos y los consumibles. El resultado preciso y correcto del paciente es lo que queremos garantizar.
La calidad es nuestra exigencia fundamental
TECO desarrolla y produce con empresas cualificadas y especializadas ubicadas en Alemania. Alta fiabilidad e instrumentos prácticamente libres de mantenimiento son nuestro valor diferencial. Nuestra referencia son 25 años en laboratorios de todo el mundo con usuarios satisfechos.
TECO Cloud Services — Una potente base de datos y servicio de aplicaciones
Todas las versiones de la familia Coatron X pueden conectarse mediante Bluetooth a dispositivos inteligentes, como teléfonos móviles, tabletas, etc., a través de una aplicación específica o con acceso directo a los Servicios TECO Cloud.
Los detalles marcan la diferencia
Coatron X
Los notables detalles en cada componente individual se logran mediante la selección de proveedores de primera calidad. El rendimiento de un instrumento de alto nivel depende en gran medida del concepto general y de la usabilidad perfecta para satisfacer los requisitos de un analizador de laboratorio moderno. La prioridad número 1 fue lograr una fiabilidad en la rutina diaria y una operación fácil de usar.
Software y posibilidades de conexión
Con la familia de productos Coatron X comienza una nueva etapa en la gestión del análisis y el mantenimiento del servicio. La operación mediante pantalla táctil en color intuitiva, así como la gestión de resultados de pacientes, están perfectamente optimizadas.
Operación intuitiva y control
Diálogo de usuario claro y fácil de operar con pantalla táctil en color de alta calidad:
Listo para usar de inmediato
Curva de aprendizaje corta
Operación lógica e intuitiva
Superficie táctil fiable
Respuesta táctil rápida
Para requisitos de laboratorios pequeños y medianos
El concepto es adecuado para el trabajo de rutina diaria en laboratorios de coagulación y hospitales:
Tres versiones diferentes disponibles, según el número de muestras por día
Hasta 4 canales ópticos disponibles como máximo
Interfaces
RS232 (2x): Para impresora serie externa y lector de código de barras externo
SIL/USB
Bluetooth
Escáner de código de barras integrado para reactivos
Especificaciones técnicas comparativas
CaracterísticaEcoProTopGeneralDimensiones230 x 148 x 94 mm (l, a, h)==PantallaPantalla táctil en color 4,3"==Temperatura de precalentamiento37 °C==Cubetas de precalentamiento (uds.)102020Reactivo precalentado 24 mm (uds.)111Reactivo precalentado 22 mm (uds.)222Reactivo precalentado 11 mm (uds.)222Posición de mezcla de reactivo—11Alimentación110–240 Vca, 50–60 Hz / 5 Vcc, 3,3 A==InterfacesRS232 (2x)Impresora, lector de código de barras==USB (2x)Red, actualización de firmware==BluetoothTECO Cloud, App==Óptica / PruebasCanales ópticos124Longitud de onda (nm)620 (rojo)405 (UV)405 (UV)Pruebas de coagulación globalesTP, TTPa, TT, FIB==Pruebas de coagulación específicas—Factores individuales=Pruebas cromogénicas—AT, PC=Pruebas basadas en látexDímero-D==Pruebas en sangre totalTP-S——
Detalles de operación
FunciónEcoProTopOperaciónPantalla táctil 4,3"✓✓✓Reloj en tiempo real✓✓✓Cronómetro✓✓✓Selección de idioma✓✓✓InterfacesUSB a SIL✓✓✓Red a SIL (requiere software TECAM)✓✓✓GestiónCalibración de pruebas✓✓✓Seguimiento por ID de paciente, ID de muestra o ID automático✓✓✓Inicio óptico automático (sin pipeta de inicio)✓✓✓Determinación doble✗✓✓Gestión de muestras (ID)✗✓✓Gestión de reactivos (ID) (lote y caducidad)✗✓✓Base de datos interna de resultados✗✗✓Identificación de paciente con código de barrasopcional
TECO Cloud Services
Una potente base de datos y servicio de aplicaciones
Todas las versiones de la familia Coatron X pueden conectarse mediante Bluetooth a dispositivos inteligentes, como teléfonos móviles, tabletas, etc., a través de una aplicación específica o con acceso directo a los Servicios TECO Cloud.
Para socios comerciales en todo el mundo, visite nuestra página web.
