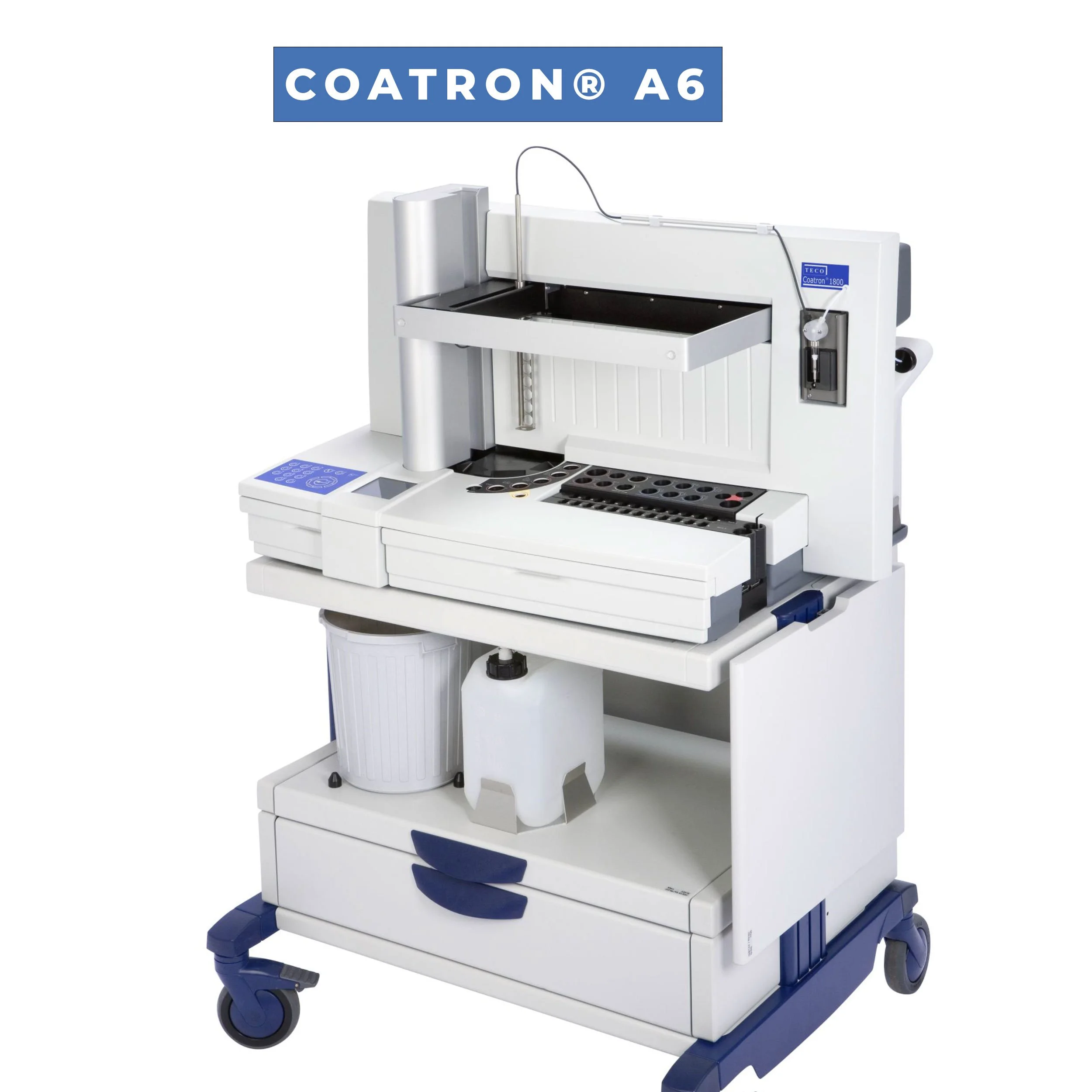

Coatron® A6 - Analizador de coagulación totalmente automatizado

Descripción del instrumento

(1) Teclado
Teclas numéricas y de función para un control fácil del instrumento, así como configuración rápida de todas las pruebas individuales.

(2) Pantalla gráfica
Matriz de puntos de 128 x 128
Retroiluminación azul

(3) Cajón de residuos de cubetas
Cajón extraíble para la retirada rápida de cubetas usadas

(4) Torre de cubetas
Para carga de 45 cubetas: suficiente para 270 pruebas, carga continua posible

(5) Impresora (parte trasera)
Impresora térmica para impresión rápida de resultados, análisis del sistema, configuraciones de pruebas, etc.

(6) Manejo de líquidos
Sistema robótico de alta velocidad x-y-z con sonda especial de perforación de tapones y sensor de nivel.

(7) Bomba/jeringa
Volumen máximo: 2.500 µl
Volumen mínimo: 3 µL
Jeringa de larga duración
Fácil de reemplazar y mantener

(8) Depósito de enjuague (parte trasera)
Contiene 1,25 litros de solución de enjuague de alta calidad para limpiar la sonda después de cada ciclo de pipeteo. (1 depósito ≈ 1.500 TP)

(9) Bloque de reactivos
21 posiciones calentadas
12 posiciones refrigeradas
Reactivos con código de barras (Prueba, Lote, Caducidad)

(10) Bloque del sistema
5 posiciones calentadas a 37 °C para tampones, solución de limpieza y posición de lavado de la sonda, interior y exterior. Posición STAT separada para emergencias inmediatas.

(11) Gradillas de muestras
3 gradillas con 15 posiciones cada una, compatibles con los tubos primarios más comunes. Cada posición tiene código de barras individual para identificación positiva de la muestra.

(12) Código de barras
Escáner láser de código de barras para identificación rápida y precisa de todos los códigos de barras comunes.

(13) Cajón de residuos líquidos
Contiene recipiente para la recogida de residuos líquidos.
Volumen máximo: 1,25 litros.

Gestión ampliada de residuos:
Instalación de caja grande para cubetas usadas y contenedor externo o de gran tamaño para residuos líquidos.

Especificaciones técnicas

Dimensiones: 65 x 102 x 63 cm
Peso: 55 kg
Alimentación: 90–240 Vca / 50–60 Hz
Condiciones ambientales: 18 °C – 24 °C, humedad relativa máx. 60%, sin luz solar directa

Características principales

Medición

• Coagulométrico, cromogénico, inmunológico

• Volumen de prueba reducido a la cuarta parte (75 µL)

• 280 pruebas/h, 80 perfiles (TP, TTPa + FIB)

• Análisis de onda bifásica

• Pruebas de perfil en modo por lotes o acceso aleatorio

• Preconfigurado para 9 perfiles diferentes

• Determinación simple o doble

• Pruebas de reflejo automáticas

Muestra

• 3 x 15 tubos primarios

• Identificación positiva de muestra (ID y posición en gradilla) con código de barras

• Perforación de tapones para BD Vacutainer® o Sarstedt Monovette®

• Microtubos tipo Eppendorf® 2 mL para muestras pediátricas

• Posición STAT de emergencia

• Carga continua de muestras en modo de acceso aleatorio

Sistema

• 6 canales ópticos a 405 nm con detección automática de luz y eliminación de luz extraña para reducir interferencias como bilirrubina o luz solar

• Sistema de pipeteo XYZ de alta precisión con sensor de nivel de líquido

• Aguja de perforación de tapones flexible y de larga duración

• Lector láser de código de barras integrado para muestras y reactivos

• Interfaz bidireccional para conexión a SIL por PC

• Carrito opcional para ampliar la gestión de residuos

• Impresora térmica gráfica integrada

• 34 posiciones calentadas y refrigeradas para reactivos, controles y tampones

• Cajones integrados para consumibles

• Configuración del sistema como "ABIERTO" o "CERRADO"

Control de calidad

• Posiciones a bordo para hasta 3 plasmas de control

• Marcado automático de resultados erróneos

• Informe con un solo clic con gráfico de Levey-Jennings y análisis de Westgard

• Análisis de control de calidad específico por número de lote (control + reactivo)

Software

• Interfaz gráfica de usuario TECO familiar e intuitiva

• Diálogo multilingüe (inglés, alemán, español, italiano, chino, griego, ruso…)

• Protocolos de prueba libremente programables para modificar o adaptar nuevas pruebas

• Cálculo de % de actividad, INR, ratio, g/L, mg/dL y más

• La curva de calibración puede identificarse con hasta 6 puntos por prueba

Funciones especiales

• Diluciones automáticas de plasma hasta 1:100

• Rutinas automáticas de calibración de pruebas

• Omisión automática de prueba si se agota el reactivo

• Base de datos para el historial de 1 millón de pacientes

• Gestión de calibración de pruebas para cada lote de reactivo

• Cada resultado puede trazarse hasta el lote de reactivo y los datos de calibración

• Seguimiento de pacientes durante períodos prolongados

• Monitorización de curvas de reacción

Economía

• Volumen de prueba reducido a la cuarta parte: hasta un 75 % de ahorro en costes

• Volumen muerto del reactivo inferior a 200 µL

• Consumo muy económico de solución de enjuague y limpieza

• Todos los parámetros críticos del sistema son monitorizados, lo que hace que el instrumento requiera prácticamente ningún servicio técnico

Pruebas disponibles

Globales: TP, TTPa, Tiempo de trombina, Fibrinógeno (Clauss y derivado de TP), Heparina

Factores: II, V, VII, VIII, IX, X, XI, XII

Trombofilia: Proteína C, Proteína S y Proteína S libre, Factor V Leiden (RPC-A), Antitrombina, Dímero-D y PDF, Pantalla AL (DRVVT), Confirmación AL (DRVVT), Plasminógeno

Unidades calculadas: % de actividad, ratio, ratio polaco, INR (sistema ISI o curva de calibración INR), g/L, mg/dL, ng/L, ng/mL, µg/L, UI/mL

Opciones disponibles

• Gestión ampliada de residuos

• Cubierta de protección completa

• TECAM PROLIS – necesario para interfaz ASTM bidireccional con SIL

Contenido del paquete de entrega

• 1 Coatron A6

• 1 CD TECAM PRO + licencia

• 1 Cable de alimentación

• 100 Cubetas, 6 pos/c.u.

• 10 Contenedores de reactivo Ø 22,5

• 10 Tubos de reactivo Ø 13

• 10 Tubos de plasma Ø 13

• 4 Agitadores magnéticos

• 1 Solución Clean-A, 1,25 L

• 1 Solución Clean-B, 500 mL

• 1 Rollo de papel térmico

• 1 Contenedor de residuos

• 2 Adaptadores de reactivo Ø 30,0

• 2 Adaptadores de reactivo Ø 24,5

• 2 Adaptadores de reactivo Ø 22,5

• 1 Manual de operación

• 1 Cable de descarga

• 1 Destornillador pequeño

• 1 Llave plana, tamaño 8
